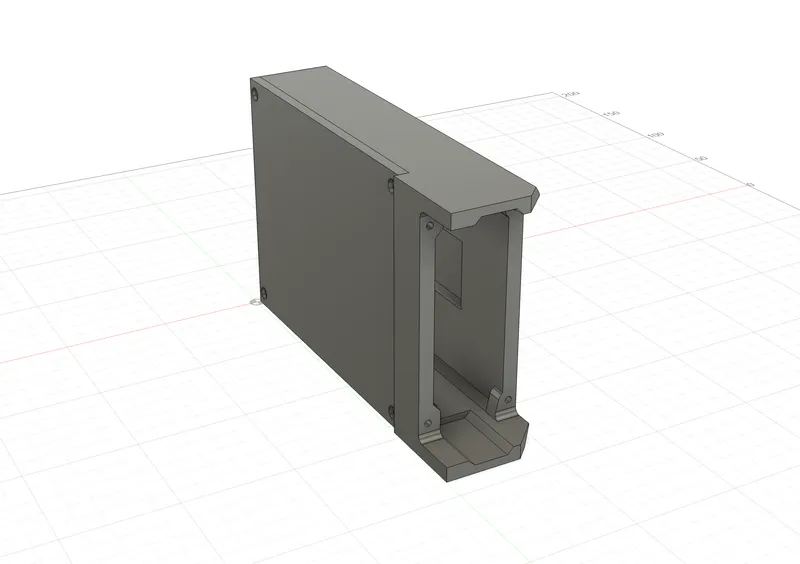

Konfigurovatelný 3D tisknutelný GSEC box

O projektu

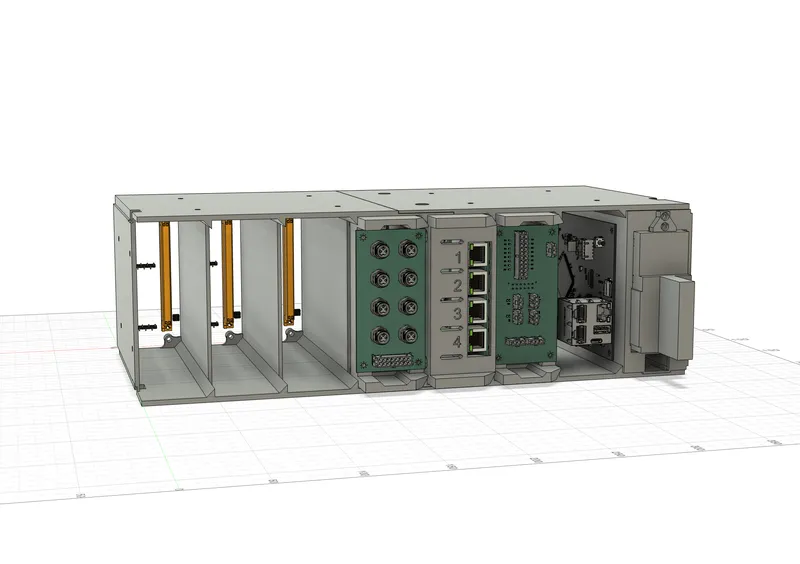

Boxy do kontrolního panelu (GSEC) pro naši raketu potřebovaly redesign za účelem zlepšení 3D tisknutelnosti a strukturální integrity.

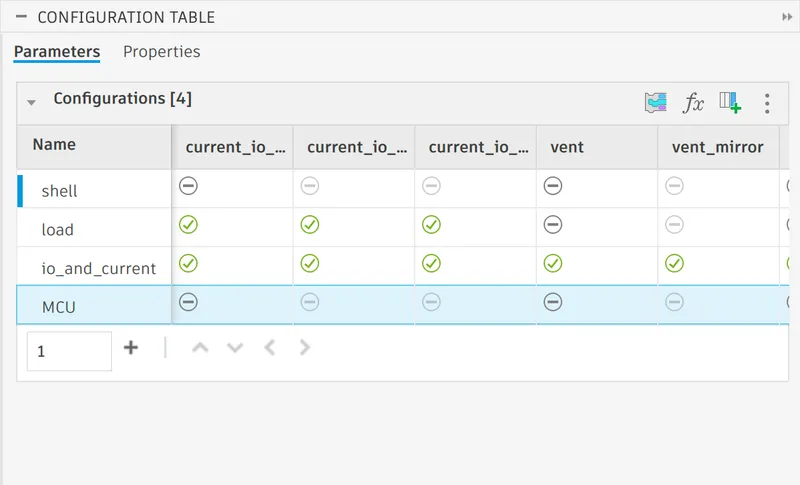

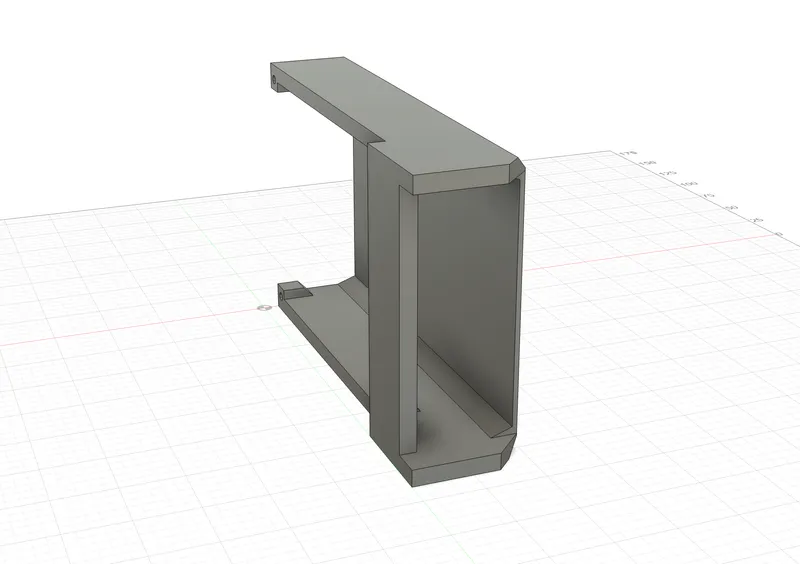

Jelikož se jednalo o značnou úpravu geometrie, rozhodl jsem se box vytvořit od nuly a převzít jen funkční rozměry. Aby byl návrh efektivní, využil jsem konfigurovatelný přístup – mít jednu základní skořápku, na kterou se vážou prvky specifické pro každý z boxů, a pak jednoduše přepínat mezi jednotlivými konfiguracemi.

Pro zlepšení 3D tisknutelnosti jsem se zbavil oblých prvků v ose z a nahradil je zkoseními se sklonem maximálně 45 stupňů.

Strukturální integrita původního návrhu byla pochybná kvůli tenkým 2mm stěnám a ostrým koncentrátorům napětí na tenkých úchytech pro vytahování boxu. Stěny jsem výrazně zesílil tam, kde to šlo – tedy mimo místa, kde bylo nutné ponechat prostor pro elektroniku vměstnanou uvnitř. Úchyty jsem navrhl tak, aby splývaly s hranou boxu, a na spodní hranu jsem dal zaoblení (to se tiskne podél os x a y).

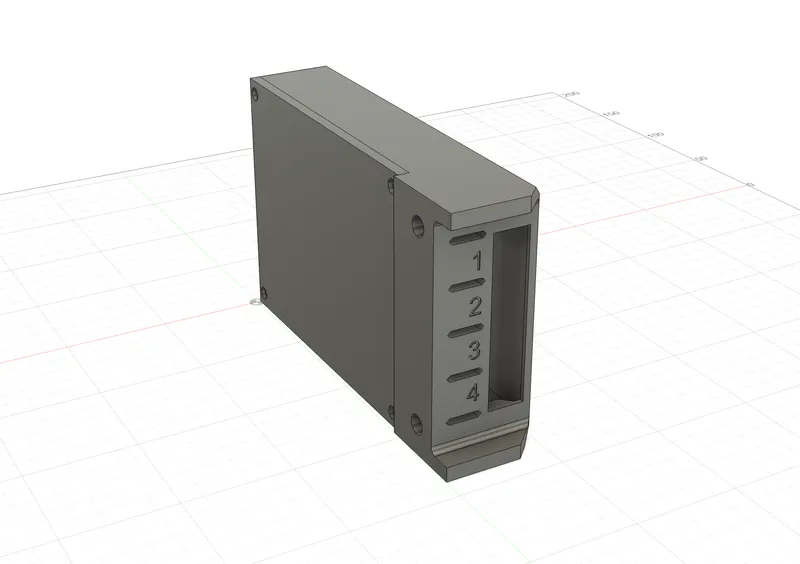

To ale vytvořilo problém s ventilací, která původně vedla za úchytem – ten byl teď vyplněný a bez dutiny. Pro konfigurace, které tento typ ventilačního otvoru potřebovaly, jsem udělal vstup na spodu úchytů se zkoseními po 45 stupních, umožňující vzduchu unikat ven.
